      ■ I社製28ｔリンク式コイルリフターの修理を実施しました ■
      　症　　　状 ： 開閉軸周辺のフレームが曲り、軸駆動部に干渉してアーム開閉が不能。

      　修理内容 ： 現地調査後、弊社に持ち帰り分解。
      組立図をお借りしてトレースし、フレーム図を製図。
      交換用フレームを製作し、組み込みを実施。



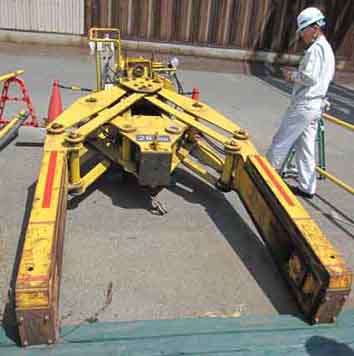

I01
I_02N

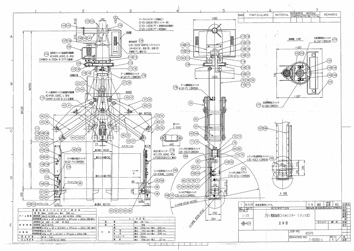

組立図
I03

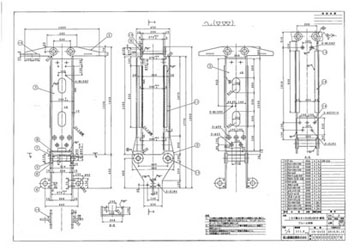

フレームトレース図


I05
I06


I07
I08


部 品 分 解 状 況



I04

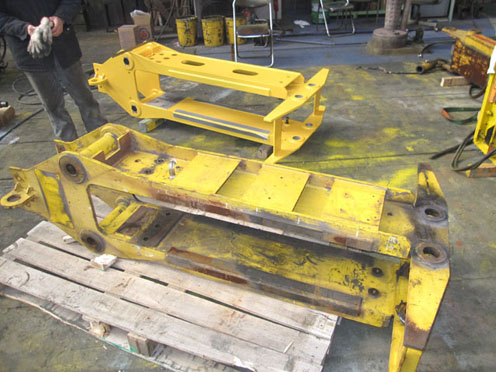

新 旧 フ レ ー ム



I09
I_10N

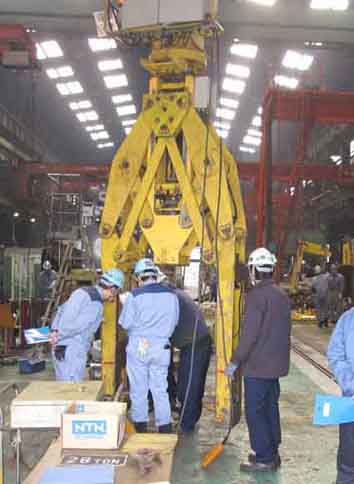

組立後のお客様立会試運転

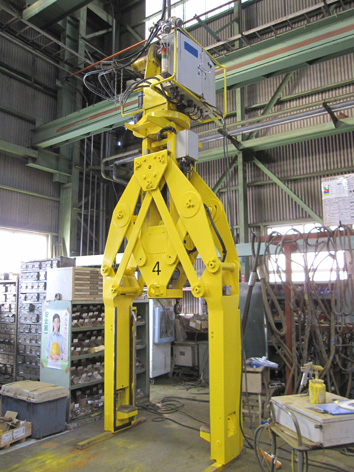

塗装後、出荷前状況
